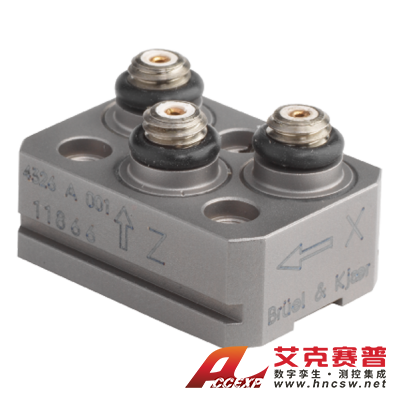

HBK 4326-A-001型 微型三軸壓電電荷型加速度計，帶槽，不含電纜
名稱：振動測試儀
品牌：HBK
型號：4326-A-001
簡介：4326-A型和4326-A-001型是具有三個獨立輸出的三軸壓電式ThetaShear?專利加速度計，用于在三個相互垂直的方向上同時進行高級值測量。每個傳感元件都是單獨校準的。使用場景在輕型結構上和有限空間內進行通用多軸振動和沖擊測量。為...
申請服務
- 產品介紹
4326-A型和4326-A-001型是具有三個獨立輸出的三軸壓電式ThetaShear?專利加速度計，用于在三個相互垂直的方向上同時進行高級值測量。每個傳感元件都是單獨校準的。
使用場景
在輕型結構上和有限空間內進行通用多軸振動和沖擊測量。
為避免來自接頭的摩擦電噪聲和提供最大的測量可靠性和置信度，特別注意了這三個接頭。兩種加速度計都有三個獨立而堅固的10-32 UNF接頭。
特點
這種壓電式加速度計可作為電荷源。其靈敏度用電荷每單位加速度（pC/g）表示。
ThetaShear設計涉及一個開槽的圓柱形支柱，其中包含一個中心振塊，其兩側是兩塊壓電板。該組件被蓋子牢固地夾住。為了確保最佳的精度和可靠性，僅靠分子附著力將組件保持在一起，而不需要其他粘合劑。ThetaShear設計提供了最高的測量穩定性、出色的靈敏度與重量比和較小的外在環境影響敏感性。
ThetaShear原理的一個顯著特征是橫向共振頻率將始終在10%頻率范圍之外。這確保了來自垂直振動分量的干擾在加速度計的有用頻率范圍內最小。ThetaShear設計還提供了對其他環境影響（如堿性應變、磁敏感和聲場）的優異抗擾性。
版本
使用的壓電元件是PZ 23鋯鈦酸鉛元件。4326-A型和4326-A-001型在重量和溫度范圍方面有所不同。4326-A型的外殼材質是更加堅固的鋁，而4326-A-001型的外殼材質是更重的鈦。
安裝
在安裝靈活性方面具有突出表現。為了快速方便的安裝，可以使用安裝夾UA-1408、UA-1473和UA-1474。六個表面中的五個可用于使用膠漿或安裝蠟進行安裝。若可在試件中提供螺紋孔，則4504-A型可以通過底座中的安裝孔從頂部安裝。底座可容納三個M2螺絲用于頂部安裝。
通過將傳感元件與共同體進行電氣絕緣來避免接地回路噪聲，特別是避免多通道測量中的麻煩。4326-A型和4326-A-001型都具有相對于信號地的這種電氣絕緣，以及大于10 MW的電阻。
4326-A型的電氣絕緣來自其完全硬質陽極氧化的共同體，在三個圓柱形安裝孔處絕緣。硬質陽極氣氧化安裝表面具有額外的絕緣性。
4326-A-001型的電氣絕緣來自三個傳感元件的特殊安裝技術。使用非導電膠將傳感元件粘合到共同體中的孔中。三個獨立絕緣的傳感元件確保測量設置中不會產生接地回路電流。這在發動機測試應用中尤為有益。
電纜固定
使用微型加速度計時，由于加速度計接頭上的電纜施加的力，加速度計電纜可能會影響測量結果。這可能會導致頻率高達約200 Hz時自加速度計輸出中的振幅不均勻。使用柔性電纜可以減少這種情況。為了有效減少低頻時的問題，一般是建議夾緊電纜。一種做法是，在靠近加速度計（最大直徑30 mm）的電纜留出一個小回環，并用安裝蠟或雙面膠帶將電纜固定在加速度計底座旁邊。這同時也降低了電纜產生動態感應噪聲的可能性。
校準
在校準圖中給出的靈敏度是在159.2Hz頻率和10g加速度的情況下測量的。對于99.9%置信度，出廠校準精度為±2%。
| 壓電式電荷加速度計 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 型號 | 4374 | 4517-C | 4393 | 8347-C | 4384 | 8309 | 4527-C | 4326-A-001 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 標稱靈敏度 pC/ms-2 | 0.15 | 0.18 | 0.316 | 1.0 | 1.0 | 0.004 | 0.32 | 0.3 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 頻率范圍 (±10%)Hz | 1 - 26k | 1 - 10k | 0.1 - 16.5k | 12.8k | 0.1 - 12.6k | 1 - 54k | x, y:0.3 - 10k z:0.3 - 12.8k | x:1 - 9k y:1 - 8k z:1 - 16k | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 測量范ms-2 | 50k | 10k | 50k | 49k | 60k | 150k | 7k | 29k | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 特點 | 微型， 僅0.65克, 高量程 | 微型， 僅0.6克 | 寬頻響、 高溫振動 測量 | 主要用于航 空發動機狀 態監測，溫 度范圍 -196°C- +482°C | 通用、 高靈敏度、 寬頻帶 | 沖擊測量 | 三軸向， 僅6克 | 配UA-3014 水冷基座 可用于 600℃高溫 | ||||||||||||||||||||||||||||||||||||||||||||||||||
