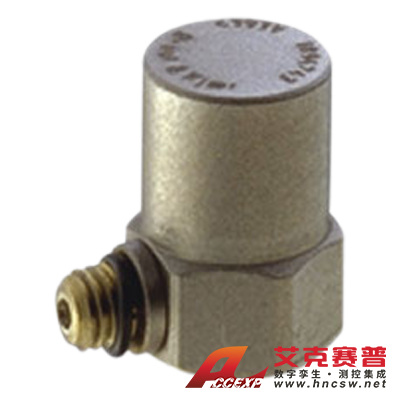

HBK 4393型號 壓電電荷加速度計，包括電纜
名稱：振動測試儀
品牌：HBK
型號：4393
簡介：4393 型是一款帶側面連接器的 DeltaShear? 單增益?壓電加速度計。4393 型有一個用于輸出連接的 M3 插座，并有一個用于安裝的 M3 孔。使用場景高頻重量輕振動測試和分析特征該壓電加速度計可以被視為電荷源。其靈敏度以單位加...
申請服務
- 產品介紹
4393 型是一款帶側面連接器的 DeltaShear? 單增益?壓電加速度計。4393 型有一個用于輸出連接的 M3 插座，并有一個用于安裝的 M3 孔。
使用場景
高頻
重量輕
振動測試和分析
特征
該壓電加速度計可以被視為電荷源。其靈敏度以單位加速度電荷 （pC/g） 表示。
DeltaShear 設計涉及三個壓電元件和三個質量，圍繞三角形中心柱以三角形配置排列。該環對壓電元件進行預應力，以提供高度的線性度。負載收集在外殼和夾緊環之間。使用的壓電元件是鋯酸鈦酸鉛元件 PZ 23。表殼材質為鈦金屬。
校準
校準圖表中給出的靈敏度是在 159.2 Hz 和 10 g 的加速度下測量的。對于 99.9% 的置信水平，工廠校準精度± 2%。
| 壓電式電荷加速度計 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 型號 | 4374 | 4517-C | 4393 | 8347-C | 4384 | 8309 | 4527-C | 4326-A-001 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 標稱靈敏度 pC/ms-2 | 0.15 | 0.18 | 0.316 | 1.0 | 1.0 | 0.004 | 0.32 | 0.3 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 頻率范圍 (±10%)Hz | 1 - 26k | 1 - 10k | 0.1 - 16.5k | 12.8k | 0.1 - 12.6k | 1 - 54k | x, y:0.3 - 10k z:0.3 - 12.8k | x:1 - 9k y:1 - 8k z:1 - 16k | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 測量范ms-2 | 50k | 10k | 50k | 49k | 60k | 150k | 7k | 29k | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 特點 | 微型， 僅0.65克, 高量程 | 微型， 僅0.6克 | 寬頻響、 高溫振動 測量 | 主要用于航 空發動機狀 態監測，溫 度范圍 -196°C- +482°C | 通用、 高靈敏度、 寬頻帶 | 沖擊測量 | 三軸向， 僅6克 | 配UA-3014 水冷基座 可用于 600℃高溫 | ||||||||||||||||||||||||||||||||||||||||||||||||||
