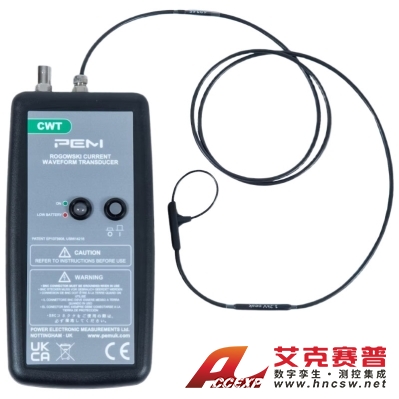

PEM CWT | CWTUM-S系列羅氏線圈 電流探頭傳感器
名稱：儀器附件及傳感器
品牌：PEM
型號：CWTUM-S系列
簡介：PEM CWT | CWTUM-S系列羅氏線圈 電流探頭傳感器是 PEM 原裝 CWT 超小型探頭的更薄版本。羅氏線圈的橫截面直徑僅為 1.2 毫米，而不會影響工作溫度、高頻性能或絕緣電壓。這種薄線圈為在狹小空間內測量電流提供了另一種解決方...
申請服務
- 產品介紹
PEM CWT | CWTUM-S系列羅氏線圈 電流探頭傳感器是 PEM 原裝 CWT 超小型探頭的更薄版本。羅氏線圈的橫截面直徑僅為 1.2 毫米，而不會影響工作溫度、高頻性能或絕緣電壓。這種薄線圈為在狹小空間內測量電流提供了另一種解決方案，而不會中斷被測電路。具有 BNC 輸出的寬帶交流電流探頭，可連接到大多數類型的示波器或數據采集設備。
PEM CWT | CWTUM-S系列特征
寬工作溫度 -40°C 至 +125°C。
高頻（-3dB）30MHz。
僅以幾個 pH 值對被測電路進行負載。
標準線圈長度（周長）為 80 毫米。
線圈絕緣 1.2kV pk。橫截面直徑1.2mm。
峰值 di/dt 能力高達 100kA/μs。
額定電流從 30A pk 到 30kA pk。
PEM CWT | CWTUM-S系列應用
電力電子電路中的開關電流波形：
小至TO-220的MOSFET或IGBT器件、D2PAK等SMT功率器件。
測量功率器件中半導體鍵合線的功率損耗。
監測小型電感器、電容器、緩沖電路等的電流。
在存在大直流電流的情況下測量小交流電流（例如，監控電容器紋波）。
電源轉換器開發和診斷。
測量工頻到射頻應用中的高頻正弦、脈沖或瞬態電流。
PEM CWT | CWTUM-S系列標準和批準
CE標志
符合 EMC EN61326-1 標準
符合IEC 61010-1;IEC 61010-2-032 標準
PEM Ltd 已通過 ISO9001：2015 標準認證
PEM CWT | CWTUM-S系列產品型號
| 型號 | 靈敏度(mV/A) | 峰值電流 (A) | 噪聲(mVp-p) | 衰減(%/ms) | 低頻帶寬(-3dB)Hz | 峰值di/dt (kA/μs) | 高頻帶寬 (-3dB)MHz |
| CWTUM-S/015 | 200 | 30 | 20 | 85 | 150 | 2 | 30 |
| CWTUM-S/03 | 100 | 60 | 18 | 78 | 100 | 4 | 30 |
| CWTUM-S/06 | 50 | 120 | 12 | 70 | 75 | 8 | 30 |
| CWTUM-S/1 | 20 | 300 | 10 | 53 | 50 | 20 | 30 |
| CWTUM-S/3 | 10 | 600 | 12 | 11 | 12 | 40 | 30 |
| CWTUM-S/6 | 5 | 1.2k | 12 | 5.5 | 6 | 80 | 30 |
| CWTUM-S/15 | 2 | 3.0k | 10 | 2.8 | 3 | 100 | 30 |
| CWTUM-S/30 | 1 | 6.0k | 10 | 1.5 | 1.5 | 100 | 30 |
| CWTUM-S/60 | 0.5 | 12.0k | 8 | 1 | 1 | 100 | 30 |
| CWTUM-S/150 | 0.2 | 30.0k | 5 | 1 | 1 | 100 | 30 |
DI/DT 額定值
這些是“絕對最大 di/dt 額定值”，不得超過該值。
| 類型 | 絕對最大峰值 di/dt | 絕對最大rms di/dt |
| CWTUM-S | 100kA/μs | 1.0kA/μs |
技術規格
輸出：±6V pk 對應于≥ 100kΩ 的“峰值電流”（推薦例如 DC1MΩ 示波器）?！?V pk，靈敏度為標稱值的一半，進入 50Ω。
準確性：校準至 ±0.2% 讀數，羅氏線圈環路中的導體中心。線圈中的導體位置（對于直徑為 2 毫米的導體）通常為 ±2% 讀數。線圈中的導體位置（對于直徑為 10 毫米的導體）通常為 ±1% 讀數。線性度（電流大?。?.05% 讀數。
直流偏移：25°C 時最大 ±3mV
溫度：線圈和電纜 -40°C 至 +125°C積分器 0°C 至 +40°C
線圈電壓：1.2kV pk對地安全峰值工作電壓。額定值由 3kV rms、50Hz、60 秒閃光測試確定。
電纜長度：1m（從線圈到電子設備的電纜長度）。（可根據要求提供更長的電纜）。
線圈長度：80 毫米（可根據要求提供更長的線圈）。
電池選項：
B
堿性電池 -- 4 節 1.5V AA 堿性電池。
外部電源適配器斷開電池并為設備供電。R
可充電電池 -- 4 節 1.2V 鎳氫電池。
外部電源適配器涓流為電池充電并為設備供電。
PEM CWT | CWTUM-S系列產品尺寸
